凹版印刷機的機械驅動介紹

發布日期：[2022-03-30] 點擊率：

凹版印刷機可分為機械主軸傳動和電子主軸傳動。我們分析了市場份額大的傳統機械主軸驅動。下面由瑞光凹版印刷機廠家小編為我們介紹一下。

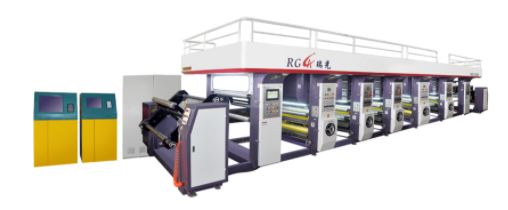

凹版印刷機

電機通過皮帶輪連接驅動剛性軸，每臺印刷機通過T型圓錐齒輪箱與剛性主軸串聯，驅動每個印刷單元印刷組的印版以相同的轉速運行。

　　剛性主軸的特點是結構簡單，每組印刷組的印版轉速完全一致。T形圓弧傘齒輪箱的齒隙是影響凹版印刷機滾筒軸向套印精度的主要因素。連續穩定工作時，齒面的單向壓力驅動可以消除齒惜的影響。然而，當轉速波動或印版的印刷張力較大時，由于間隙的存在，當受到較大的反向力時，可能會產生瞬時反向振動。

　　T型齒輪箱的合理設計是剛性主軸凹版印刷機傳動的關鍵。選用多齒嚙合圓弧傘齒輪箱，采用間隙可調的軸向墊片調整結構，消除長時間磨合產生的較大側隙，有效降低齒遺憾的影響。為了消除剛性長軸的安裝精度對傳動的影響，降低剛性軸的現場安裝要求，在長軸與T型圓弧齒輪箱的連接處采用柔性聯軸器連接。

　　在七八十年代，驅動電機往往由調速性能一般的轉差電機驅動。90年代初，有很多調速性能好，輸出機械特性硬的DC電機。它的缺點是日常維護電機的碳刷和換向器很麻煩。90年代后期，交流變頻電機驅動技術得到廣泛應用，交流伺服電機少量用于高性能場合。
